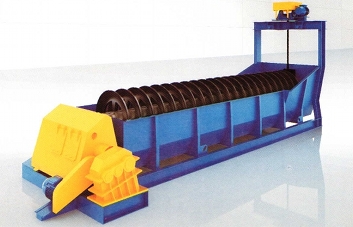

классификатор спиральный с погруженной спиралью
Спиральные классификаторы предназначены для разделения тонкоизмельченных руд черных и цветных металлов и аналогичных по крупности и плотности нерудных материалов, а так же операций обесшламливания строительных песков и обезвоживания пульп.
Классификаторы спиральные применяются на обогатительных фабриках, где работают в замкнутом цикле с мельницей с выдачей в слив твердого крупностью 0,2 мм и при обогащении строительных песков на месте гидродобычи.
Простота конструкции, более спокойный характер перемешивающегося действия спирали, возможность остановки без освобождения корыта отличают спиральные классификаторы от реечных. Спиральные классификаторы надежны в эксплуатации.
Технические характеристики
| Диаметр спирали, мм, не более | 2400 |
| Количество спиралей, шт. | 2 |
| Число заходов спирали | 2 |
| Шаг спирали, мм, не более | 1500 |
| Направление витков спирали | левое
правое |
| Частота вращения спирали,мин-1, не более | 4,0 |
| Высота подъема спирали, мм, не более | 2100 |
| Длина корыта, мм, не более | 14000 |
| Угол наклона корыта, градус | 15 |
Привод классификатора:
тип
мощность, кВт, не более |
АИР-160М4УЗ
18,5 х 2 |
| Мощность электродвигателя механизма подъема, кВт, не более | 4 х 2 |
Производительность, т/ч, не более
по пескам
по сливу |
630
106 |
Габаритные размеры, мм, не более
длина
ширина
высота |
16700
6120
7280 |
| Масса, кг, не более | 61650 |
