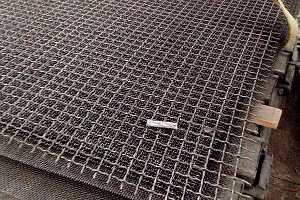

Сетка ГОСТ 3306-88 рифленая (канилированная) для грохотов

Сетка рифленая, канилированная ГОСТ 3306-88 для грохотов с квадратными ячейками из предварительно рифленой проволоки, предназначены для просеивания каменных углей, горючих сланцев, кокса, руд черных металлов, агломерата, окатышей, нерудных строительных и других кусковых и сыпучих материалов, а также для фильтрации.

Сетки рифленые ГОСТ 3306-88 характеризуются размером стороны ячейки в свету и диаметром проволоки.

Сетка частично рифленая с квадратными ячейками

Проволоки основы (без предварительного рифления) переплетаются с предварительно рифлеными проволоками утка.

За размер стороны ячейки сетки в свету принимается расстояние между соседними проволоками основы или соседними проволоками утка.

Размер ячейки в свету, мм – от 1,6 до 25,0. Диаметр проволоки или сторона квадрата, мм – от 0,9 до 4,5. Стальная термически необработанная низкоуглеродистая, термически обработанная углеродистая и высоколегированная (травленая) проволока. Сетка применяется для разделения сыпучих тел по крупности.

Сетка рифленая с квадратными ячейками.

Расшифровка сетки СР40,0-5,0:
СР – сетка сложно-рифленая;
40,0 – размер ячейки в свету в миллиметрах;
5,0 – диаметр проволоки в миллиметрах.
Проволоки основы и утка имеют изгиб рифления в местах переплетения. За размер стороны ячейки сетки в свету принимается расстояние между соседними проволоками основы или соседними проволоками утка. Размер ячейки в свету, мм – от 4,0 до 25,0.
Диаметр проволоки или сторона квадрата, мм – от 1,6 до 6,0.
Стальная термически необработанная низкоуглеродистая, углеродистая, высоколегированная и высокомарганцовистая проволока.
Сетка применяется для разделения сыпучих тел по крупности.

Сетка сложно-рифленая с квадратными ячейками

Проволоки основы и утка имеют дополнительные изгибы рифления.
За размер стороны ячейки сетки в свету принимается расстояние между соседними проволоками основы или соседними проволоками утка.
Размер ячейки в свету, мм – от 20,0 до 100,0. Диаметр проволоки или сторона квадрата, мм – от 5,0 до 10,0. Стальная термически необработанная низкоуглеродистая, углеродистая и высокомарганцовистая проволока. Сетка применяется для разделения сыпучих тел по крупности.

Сетка частично рифленая с прямоугольными ячейками.

Проволоки основы (без предварительного рифления) переплетаются с проволоками утка, имеющими изгибы рифления в местах переплетения.
За размер стороны ячейки сетки в свету принимается расстояние между соседними проволокими основы и соседними проволоками утка.
Между проволоками основы от 0,7 до 2,5; утка от 2,3 до 50,0. Диаметр проволоки или сторона квадрата, мм – от 0,5 до 1,8. Стальная термически необработанная и термически обработанная (черного отжига) низкоуглеродистая и термически обработанная высоколегированная (светлого отжига) проволока.
Сетка частично рифленая применяется для фильтрации жидкости. Сетка рифленая с прямоугольными ячейками

Сетка рифленная с прямоугольными ячейками

Проволоки основы и утка имеют изгиб рифления в местах переплетения.
За размер стороны ячейки сетки в свету принимается расстояние между соседними проволоками основы и соседними проволоками утка.
Между проволоками основы от 12,0 до 70,0; утка от 6,0 до 9,0.
Диаметр проволоки или сторона квадрата, мм – от 2,2 до 3,5.
Стальная термически необработанная высоколегированная и углеродистая проволока.
Сетка применяется для классификации окатышей.
Сетка рифленая тканая с квадратными ячейками ГОСТ 3306-88 из стальной рифлёной, термически не обработанной проволоки (СТ 45), для просеивания нерудных строительных материалов, углей, руд черных и цветных металлов, кокса, агломерата, окатышей и др.
Размеры карты - стандартные - 1750 х 4500 мм. Под заказ - длина до 6000 мм, ширина 1000-2000 мм.
По желанию потребителя возможно изготовление сетки с другими размерами ячеек, изготовление прямоугольной или арфовидной ячейки и т.д.
