грохот инерционный
Грохот инерционный ГИЛ 52 ММ предназначен для рассева сыпучих материалов с объёмной массой насыпного груза не более 2,8 г/м3 и применяется на предприятиях чёрной, цветной металлургии, в строительной промышленности в качестве технологического оборудования.
Грохот состоит из короба, просеивающей поверхности, вибратора, привода, пружинных опор или подвесок.
Короб грохота является основной сборочной единицей, на которой размещаются и крепятся все основные узлы. Короб состоит из двух бортовых стенок, соединённых поперечными связь-балками. Эти элементы короба защищены от абразивного износа резиновой футеровкой.
Технические характеристики
| Наименование параметра | Значение |
|---|
| Размеры просеивающей поверхности, мм | |
| - длина, в пределах | 3860..4010 |
| - ширина (+-2%) | 1750 |
| Число ярусов сит, шт | 2 |
| Частота колебаний короба, 1/мин, минимальная | 730 |
| Амплитуда колебаний, мм, в пределах | 3..8 |
| Крупность кусков питания, мм, не более | 400 |

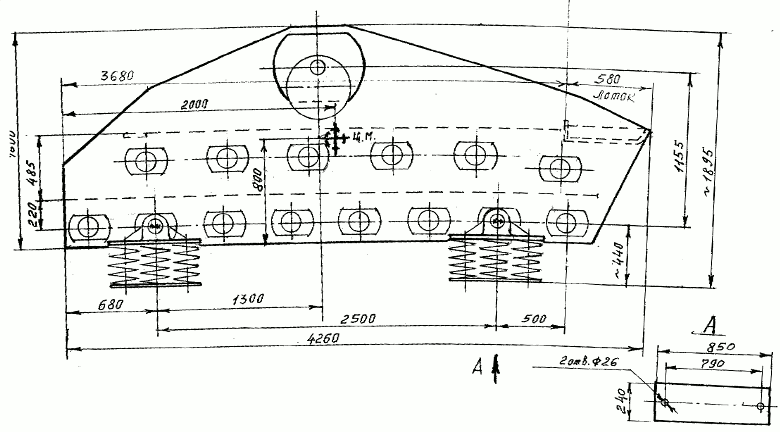

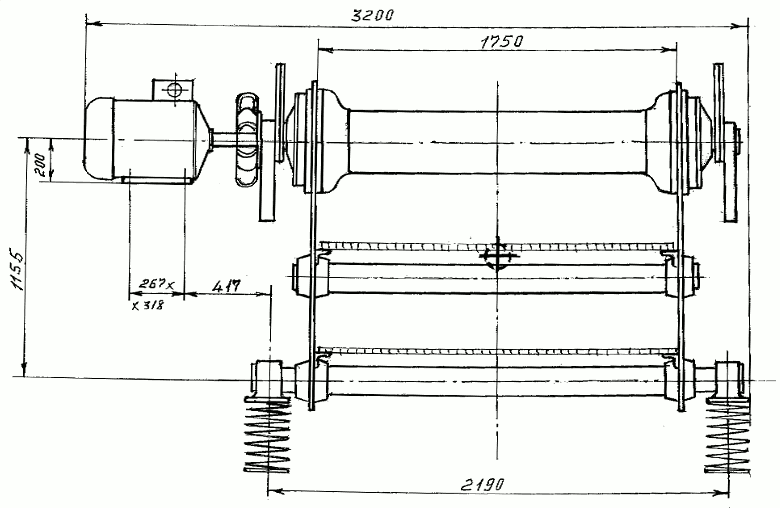

| Габаритные размеры колеблющейся части грохота, мм: | |
| - длина | 4260 |
| - ширина | 2400 |
| - высота | 1600 |
| А200М8У2 (n=730 об/мин) или 5А200М8У3 (730 об/мин) | |
| Номинальная мощность электродвигателя, кВт, не более | 18,5 |
| Максимальное амплитудное ускорение короба, м/с2, не более | 35, 8 |
| Масса колеблющейся части грохота, кг, не более | 5500 |
| Корректированный уровень звуковой мощности, дБа, не более | 111 |
| Характеристика просеивающей поверхности | |
| - верхний ярус | Резиновое сито из наборных дисков |
| - нижний ярус | Полиуретановое сито или плоское резиновое сито |
| Максимальное амплитудное значение динамических нагрузок на строительные конструкции от одной опоры грохота, кН | |
| - в вертикальном направлении | |
| а) при установившемся режиме работы | 2,4 |
| б) при выбеге (остановке) грохота | 19,0 |
| - в горизонтальном направлении | |
| а) при установившемся режиме работы | 1,2 |
| б) при выбеге (остановке) грохота | 3,8 |
| Характер изменений динамической нагрузки | По синусоидальному закону |
| Характеристика виброизоляторов | |
| Суммарная жёсткость виброизоляторов, кН/м | |
| - в вертикальном направлении | 10,6 |
| - в горизонтальном направлении | 4,33 |
| Коэффициент передачи нагрузки | |
| - в вертикальном направлении | 0,2 |
| - в горизонтальном направлении | 0,08 |
Максимальное амплитудное значение динамических нагрузок на строительные конструкции от одной опоры грохота, кН:
- в вертикальном направлении при установившемся режиме работы — 2,4; при выбеге (остановке) грохота — 19,0;
- в горизонтальном направлении при установившемся режиме работы — 1,2; при выбеге (остановке) грохота — 3,8.

Spares
| Наименование | Чертеж | Вес |
| Боковина | ГИЛ-52КП.00.500 | |
|
